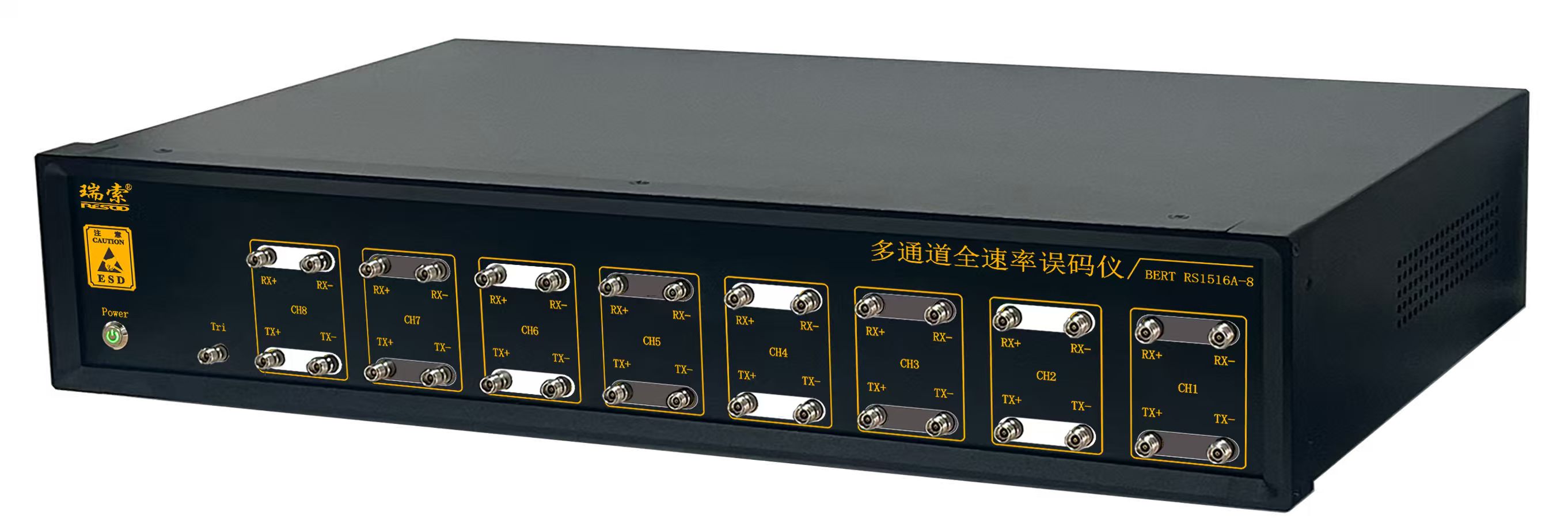

参考图片，以实物为准

 产品简介

RS1516A-8是一款多通道，多速率，高性能高质量的误码分析测试仪. 它包含一个码型产生器、时钟产生和恢复电路、误码分析器；提供集成的计算机图形界面接口实现RS1516A-8 BERT的控制。

还可以提供可选的DLL 软件接口供用户编程；较低的功耗和紧凑的尺寸。

应用领域：

光收发模块研发和生产；

光器件/子系统研发和生产；

光纤通信系统;

卫星通信系统;

各种高速数字接口和总线标准（如USB、以太网、光纤通道等）;

系统设备供应商来料质量检验和生产；

系统设备的安装和故障解决；

误码率测试仪是科研人员和工程技术人员进行通信系统研发和调试的重要工具;

产品特点：

典型速率：155M、622M、1.25G、2.125G、2.488G、2.5G、2.67G、3.125G、4.25G、6.144G、6.25G、8.5G、9.95G、10.3G、10.71G、11.1G、11.3G、12.5G,14G和15G、16.5G；

从155M到16.5G任意速率；

支持码型(Pattern)：

PRBS 2⁷ -1、PRBS 2⁹ -1、PRBS 2¹⁵ -1、PRBS 2²³ -1、PRBS 2³¹ -1、PRBS⁵⁸-1、PRBS9_5；

应用接口：

触发输出：单端交流耦合；

电口输出：差分交流耦合，支持数据反相；

电口输入：差分交流耦合，支持数据反相；

单端输入匹配50欧姆匹配头；

其它接口：

外壳接地柱

220V 交流电源输入口

USB2.0接口1个
