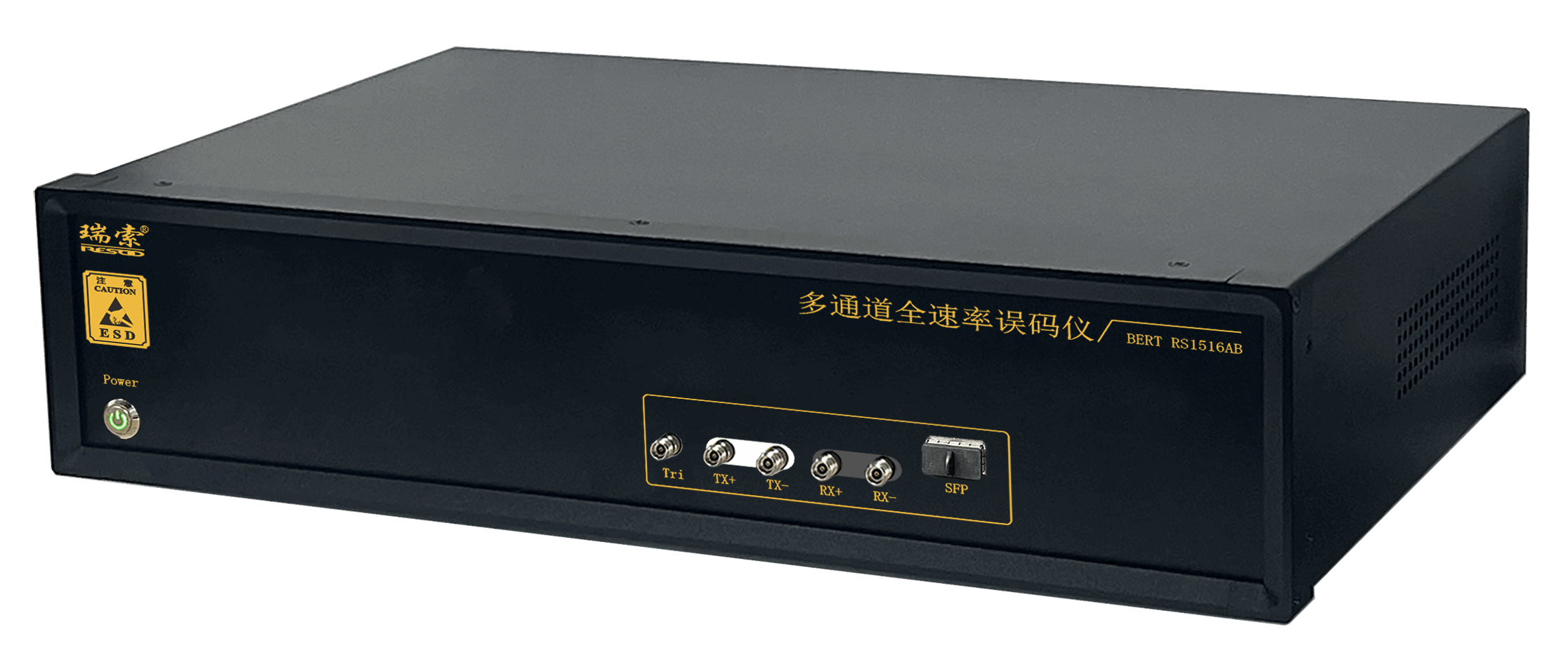

参考图片，以实物为准

产品简介:

   RS1516AB是一款多速率选择，高性能高质量的误码分析仪. 它包含一个码型产生器、时钟产生和恢复电路、误码分析器；提供集成的计算机图形 界面接口实现RS1516AB 的控制。还可以提供可选的DLL 软件接口供用户编程；较低的功耗和紧凑的尺寸。

应用领域：

  光收发模块研发和生产;特别是生产16G以下的产品；

  光器件系统研发和生产；

  系统设备供应商来料质量检验和生产；

  系统设备的安装和故障解决；

  各种千兆以太网(Ethernet)；

  各种光纤通道网(Fiber Channel)；

  各种同步数据网(SDH/STM-XX)；

  各种高速数据传输(Infiniband-HDR)；

  芯片间，芯片至模块，背板，转换器，有源光纤电缆接口等；

产品特点：

  高带宽：支持155M-15.2G任意速率用户自定义输入；

  多电平输出：差分200mV至1200mV可调节，幅值可配制;

  多电平输入：差分200mV至1200mV输入；

  极性可调功能：收发端极性可调；

  校准功能：带有传输延时校准功能，防止因线路传输延时产生的误码；

  统计功能：带有误码实时统计功能，并可生成测试结果文档，用于数据分析；

  扩展功能：带有用户可编程接口（API），允许用户自定义开发上位机软件；

  记录功能：上位机软件带有测试数据记录存储功能；

  高稳定：连续5000小时无故障工作运行；

  应用灵活：支持任意通道输出，任意通道输入（需满足条件：同速率和同码型）；

  远程互通：支持两地两台互联互通；

  多种控制：支持用户界面控制和远程控制；

支持码型(Pattern)：

  PRBS 27 -1、PRBS 29 -1、PRBS 215 -1、PRBS 223 -1、PRBS 231 -1、PRBS58、PRBS9_5；

应用接口：

  触发输出：单端交流耦合1/2或1/4时钟；

  电口数据输出：差分交流耦合；

  单端输入匹配50欧姆匹配头；

  外部时钟输入：可以根据外部时钟同步外部数据；

其它接口：

  外壳接地柱

  220V 交流电源输入口

  USB2.0接口1个
