产品简介

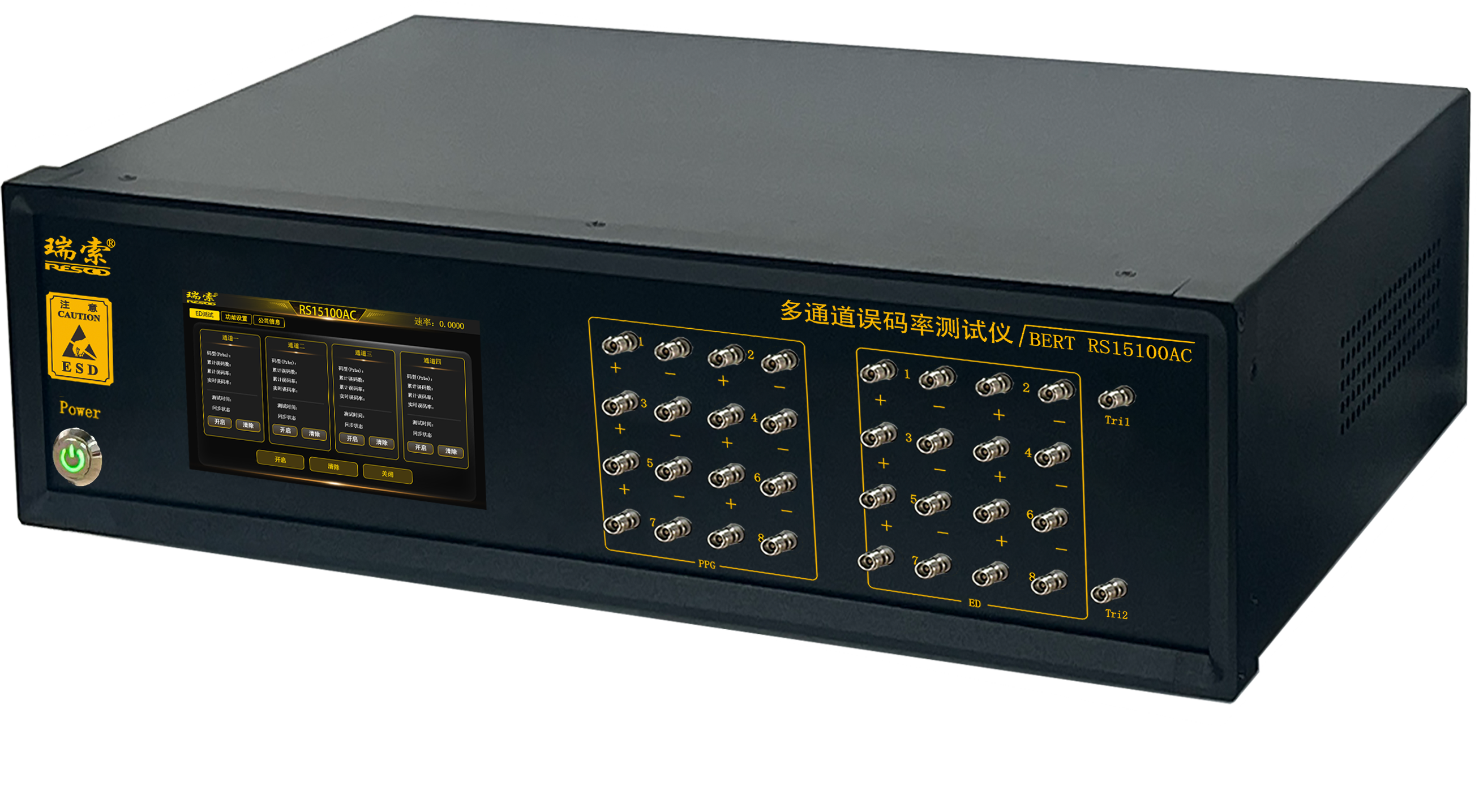

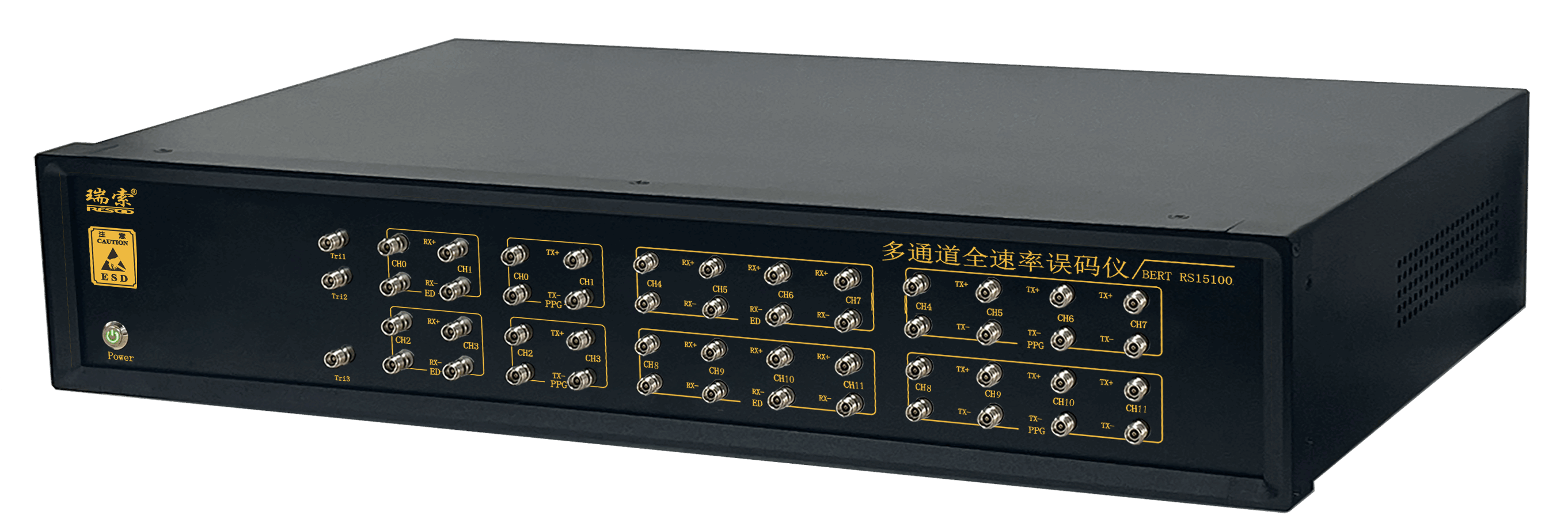

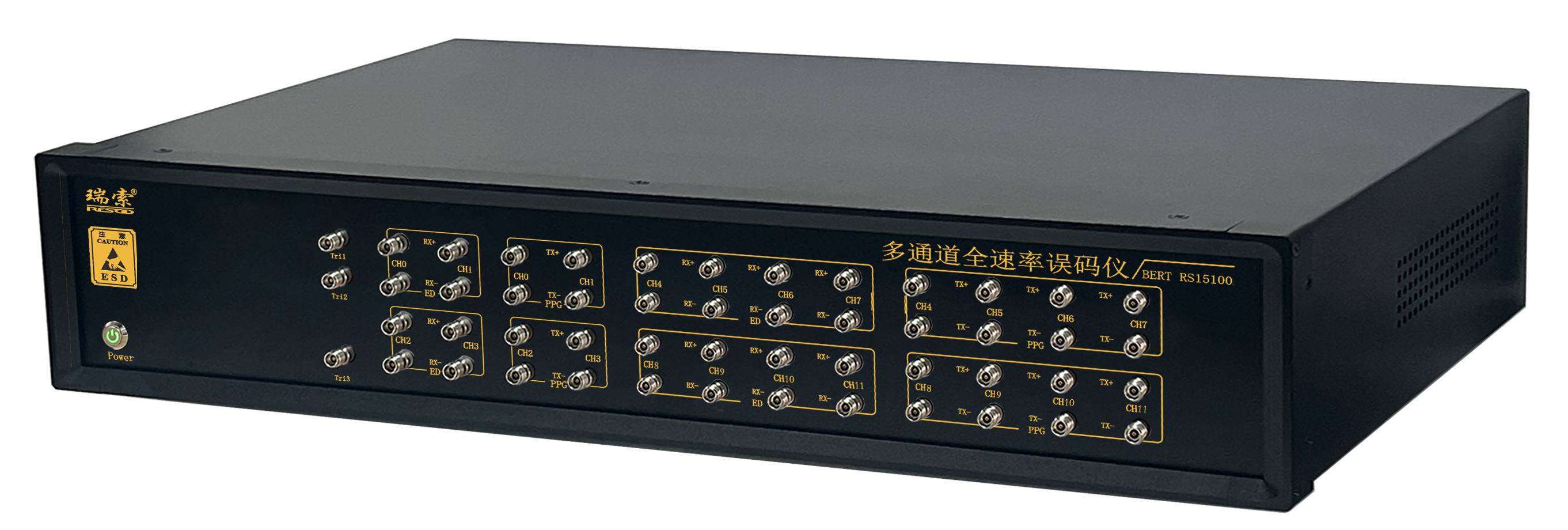

RS15100A-12是一款多通道，多速率，高性能，高质量的误码率分析仪. 它包含码型产生器、时钟产生、恢复电路、误码分析器；可以用于物理层和一致性测试，凭借其独有的多道射频信号及自定义速率测试，单独速率支持和互联互通功能以及其从低速部分9.953G到15G和高速部分23G到31G的连续高带宽性能，为客户提供了低速9.953G-15G和高速23G-31G的NRZ信号源，同时也方便用户的各种转换互联（包含光电转换和速率转换）。可提供可选的DLL 软件接口供用户编程；较低的功耗和紧凑的尺寸。

应用领域：

RS15100A-12 BERT是以研发，测试，生产，质量及工程全面通信人才为设计对象，帮助他们验证芯片、器件、收发信机模块及子组件、电路板以及系统。这些被测器件和系统主要在数据中心和通信行业使用，具有串行I/O端口，其速率从23G~31G。RS15100A-12 BERT可用于多种常见互联标准的接收和转换测试。

例如：

各种千兆以太网(Ethernet)；

各种光纤通道网(Fiber Channel)；

各种同步数据网(SDH/STM-XX)；

各种高速数据传输(Infiniband-HDR)；

芯片间，芯片至模块，背板，转换器，有源光纤电缆接口等；

光收发模块研发和生产;特别是并行100G产品；

光器件/子系统研发和生产；

系统设备供应商来料质量检验和生产；

系统设备的安装和故障解决；

产品特点：

多输出接口：12对差分信号输出和3个时钟信号；

多输入接口：12对差分信号输入；

高带宽：从23G到31G（每通道）；

用户自定义输入：支持23G到31G和9.953G~15G任意速率用户自定义输入；

多电平输出：差分200mV至1000mV可调节，幅值可配制。

多电平输入：差分200mV至1000mV输入；

极性可调功能：收发端极性可调；

校准功能：带有传输延时校准功能，防止因线路传输延时产生的误码；

统计功能：带有误码实时统计功能，并可生成测试结果文档，用于数据分析；

扩展功能：带有用户可编程接口（API），允许用户自定义开发上位机软件；

记录功能：上位机软件带有测试数据记录存储功能；

高稳定：连续5000小时无故障工作运行；

应用灵活：支持任意通道输出，任意通道输入（需满足条件：同速率和同码型）；

远程互通：支持两地两台互联互通；

多种控制：支持用户界面控制和远程控制；

支持码型(Pattern)：

支持码型：(Pattern)：PRBS 2⁷   -1、PRBS 2⁹   -1、PRBS 2¹⁵ -1、PRBS 2²³ -1、PRBS 2³¹ -1；

应用接口：

触发输出：单端交流耦合1/8时钟；

电口数据输出：差分交流耦合，支持数据反相；

单端输入匹配50欧姆匹配头；

其它接口：

外壳接地柱

220V 交流电源输入口

USB2.0接口1个
